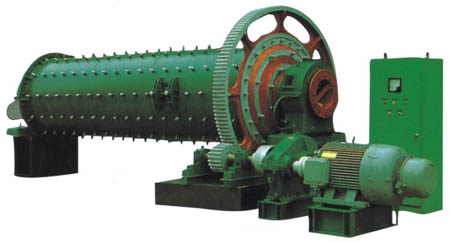

格子型球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。 格子型球磨機用來粉磨各種礦石及其他物料，被廣泛地應用于選礦、建筑及化工工業等國民經濟各部門。
格子型球磨機構造：格子型球磨機的構造除排礦端安裝有排礦格子板外，其他都和溢流型球磨機相似。在排礦端的帶有中空頸的端蓋內，裝有軸承內套和排和子。提挈礦格子由中心襯板、格子襯板和簸箕襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在第個扇形室內安裝簸箕形襯板，并用螺釘固定在端蓋上，然后將格子板安裝在簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式：一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住，以免它們傾斜和脫落；另一種是把兩塊合成一塊，真接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。
格子襯板上的孔是傾斜排列的，孔的寬度向排礦端逐漸擴大，可以防止礦漿倒流和粗粒堵塞。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形室，然后隨筒體轉到上部并沿孔道排出。中空軸頸內鑲有耐磨內套，且一端制成喇叭形葉片，以便于引導礦漿順葉片流出磨機，由于這種磨礦機礦漿是通過格子板排礦裝置排出，因此稱為格子型球磨機。
格子型球磨機工作原理：格子型球磨機的磨碎產物是由排礦格子板排出，具有強迫排礦作用，排礦速度快，排礦端的礦漿面水平低于排礦軸頸的最低母線水平故稱為水平排礦。磨機內從給料端到排料端礦漿面骯差，礦漿通過磨機的速度加快，使已磨細的礦粒能及時排出。因此，密度較大的礦物不致在球磨機內集中，“過粉碎”比溢流型球磨機輕，磨礦速度加快。同時，由于格子型球磨機內儲存的礦漿較少，且有格子板阻攔，因此，可多裝球，便于裝小球。當鋼球落下時，受礦漿阻力使打擊效果減弱的作用也較輕，這些原因使它的生產率和效率比溢流型球磨機高。產品粒度粗，不易產生過粉碎。
|
